バキュームシステム- ステップ 3 |
バキュームシステムの設営 |
1) |
このシステムのレイアウトはルツ号のビルダーに影響されて作りました。ホースをつなげるクイックコネクター、それぞれのセグメントの間にはボールバルブ、それから高圧・低圧両方のバキューム用のコネクターがついています。6hpの大型掃除機を使って空気を吸出し、さらに2つのハイパワーポンプで余分な空気を取り除きその状態を保たせます。 |
|
|

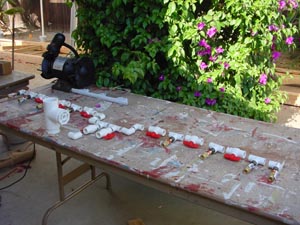

コネクターの接続想定レイアウト |
|
|

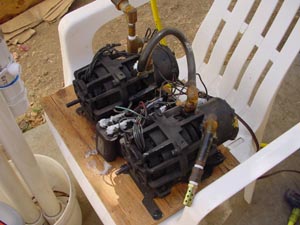

バキューム用のハイパワーポンプはスティーブ自作のもので、このプロジェクトのために私達に貸してくれました。見た目はともかく、調子よく動いてくれています。花火師は花火の打ち上げ以外にもいろんなことに有能なんです。このポンプは30Hgのパワーを出すことができるけれど、私達が使うときは17Hg程度に力を押さえておいて十分なぐらい。 |
|
|

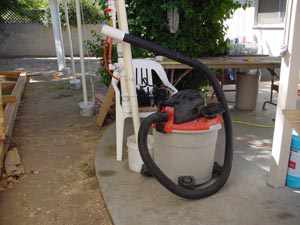

ショップバックはシステムから大量の空気を抜くときに使います。このショップバックは5"Hgのパワーがあります。 |
|
|

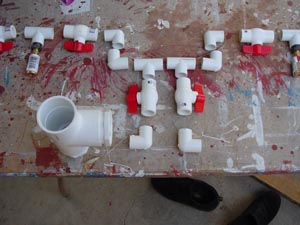

それぞれのパーツを接着剤でつなげたら、バキュームシステムは準備OK |
|
|

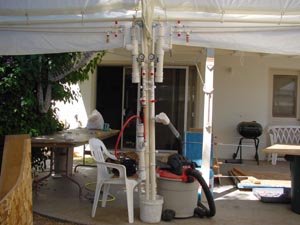

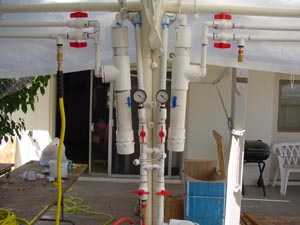

コントロール部の概観(下から上へ):
左ボールバルブ、ハイパワーバキューム
右ボールバルブ、ショップバック/ブリーダー
中央部。いくつかのTコネクターで補強
左右ボールバルブ。それぞれの側のテントをコントロール
左右 2" バキュームゲージ。それぞれ独自にコントロール可能
左右 18"X2" トラップ。パンプやゲージにごみやエポキシが入らないようにするため
左右ボールバルブ(2)。それぞれのバルブが両サイドにある2つのクイックコネクター(両サイド計4つづつ)をコントロール
|
|
